介绍
1. 简介

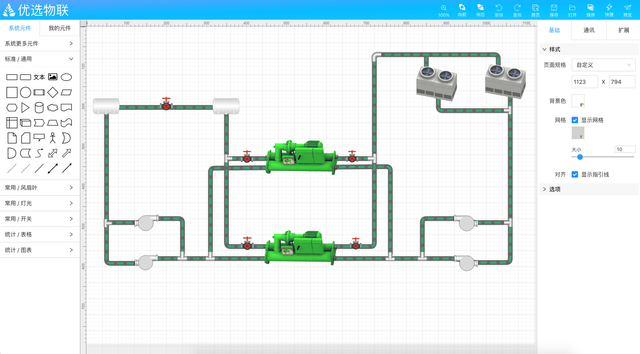

组态编辑器，是绘制组态页面的在线制作工具。优选物联的组态编辑器，最大的特点是可以极速与数据点位绑定，使页面制作简单高效，而且是无需编码，小白用户也可以容易上手。
除了普通的图形、文本、图片，编辑器还内置了粗粒度的点位高级组件，比如点位树、点位表、设备、开关、状态、图像，表格，图表等，使用简单便捷。
编辑器内置了多种动效，只需选择匹配对应的组件即可，无需代码实现。
组态页面处理实时数据，满足监控的要求，同时也可以嵌入历史数据报表，是应用更加丰富有力。

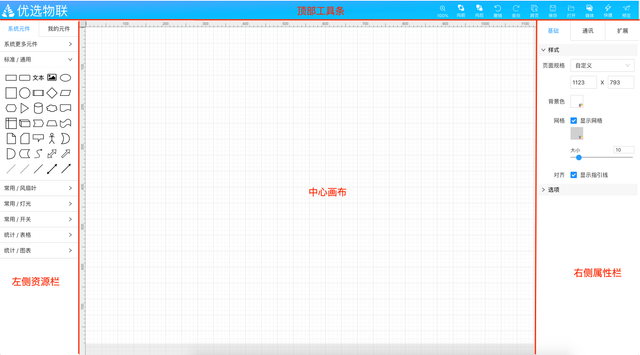

2. 布局介绍
2.1 顶部工具条
头部工具条，主要是针对页面的通用操作提供便利。工具条主要提供以下功能：
-
缩放工具
页面的放大缩小，用于适配视觉效果 -
图层向前/向后
图层层叠时，较前的图层会覆盖较后的图层，使用图层的向前/向后工具，可以调整组件的图层层叠关系。 -
撤销/重做
编辑中操作失误时的可以采取的一种处理方法，恢复到上一步的状态。 -
跨页复制/粘贴
方便已完成的组件在另一个页面进行应用。提示注意，跨页复制到另外一页时，需要先进行保存操作，然后刷新，再进行下一步的编辑。
-
保存文件
可以保存到云端，下次在平台中直接打开。
也可以保存到本地，下次可以用「打开」文件的方法导入到编辑器。 -
打开文件
打开保存在本地的组态文件 -
快捷菜单
打开点位树列表，从点位树可以直接拖动点位到画布，并自动完成绑点。
打开点位表列表，从点位表列表可以直接拖动点位表到画布，并自动完成绑点。
打开设备列表，从设备列表可以直接拖动设备到画布，并自动完成绑点。 -
页面预览
将页面从编辑状态切换至带数据预览状态，确认组态页面的运行效果。
2.2 左侧资源栏
左侧的资源栏，是存放元件资源的栏目。如果需要应用到更多元件，先将资源从「系统更多元件」菜单中调取出来，然后再使用。
2.2.1 调取更多资源

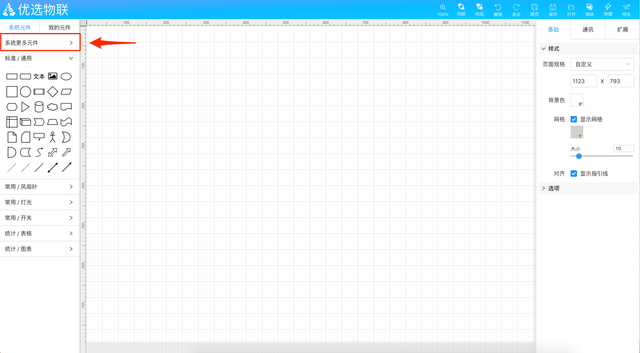

点击「系统更多元件」：

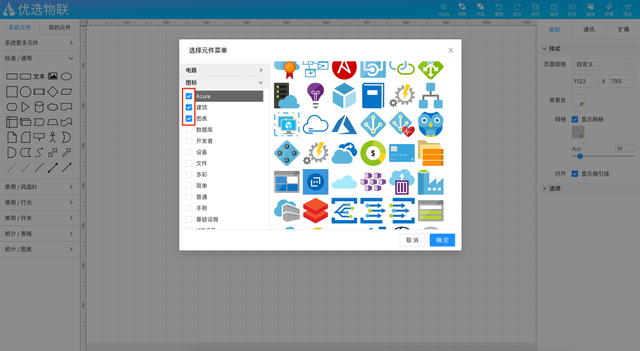

然后在弹出框选择需要调取的资源(可多选), 点击「确定」：
点击勾选框右边的名称，可以预览元件资源。但只有勾选中的元件，才会被调取到资源栏中。

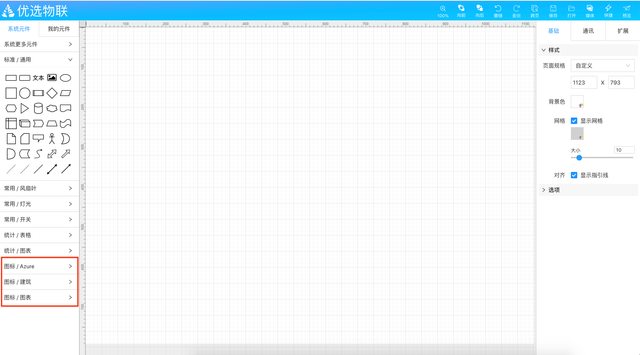

然后可以看到资源栏中多了刚才所选择调取的元件资源：
2.2.2 使用元件资源

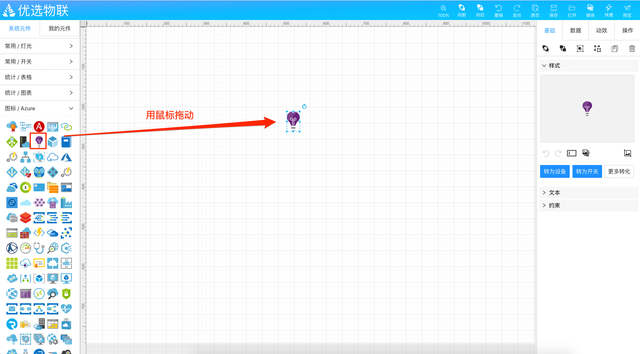

当资源被调取到资源栏后，可以对元件的资源组展开，可以将所需的元件拖动到中心编辑画布中：
2.3 右侧属性栏
右侧属性栏，是对应的元件的属性设置区域。如果没有选中任何元件，则显示本页面的设置区域。

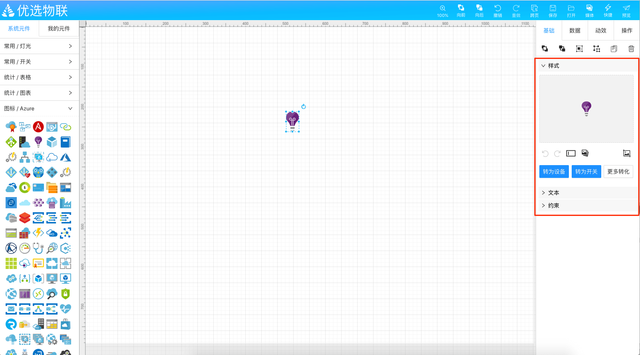

拖出一个图片元件后(并且在画布中选择该图片)，可以看到改图片元件对应的属性设置，可以换图，或者转为设备、开关或者其他等。
2.4 中心编辑画布
画布是组态编辑页面的元件集合的容器，画布呈现了组态的框架和大致内容，只是未注入对应点位的数据。编辑完成后，可以点击顶部工具条的「预览」来预览页面的运行效果。
3. 元件分类
4. 特色功能
4.1 快捷菜单
绑点的功能会依赖快捷菜单的使用，特别是点位树。 可以在 快捷菜单 了解更多。
4.2 拖拽绑点
拖出一个元件画布上，打开点位树，点位树的点位拖在元件上，就可以把点位与元件进行绑定。
4.3 自动绑点
- 点位树
点位树的叶子节点，直接拖拽到画布上，文本元件与点位自动绑定。
点位树的树枝，直接拖拽到画布上，拖出的点位树自动与对应的点位绑定。 - 点位表
点位表直接拖拽到画布上，拖出的点位表自动与对应的点位绑定。 - 设备
标准的设备，直接拖拽到画布上，拖出的设备自动与对应的点位绑定。
4.4 高级组件
- 点位树
大粒度的数据点位，可以快速展现点位数据。 - 点位表
群控的设备表，方便快速控制设备。 - 设备
标准和形象的设备，一体化信息展示。 - 开关
快捷切换设备的开与关。 - 状态
便捷展示设备相关的数据状态。 - 导航菜单
一次设置，多次应用，形成页面之间的系统关联。 - 页框
方便引入页面组态之外的内容，丰富和扩展组态页面。
4.5 内置动效
系统内置了变色、换图、水流等动效效果，可以根据点位数据变化而变化。
4.6 内置操作
系统内置了链接跳转、对象控制、点位操作、菜单导航等操作，方便交互。
